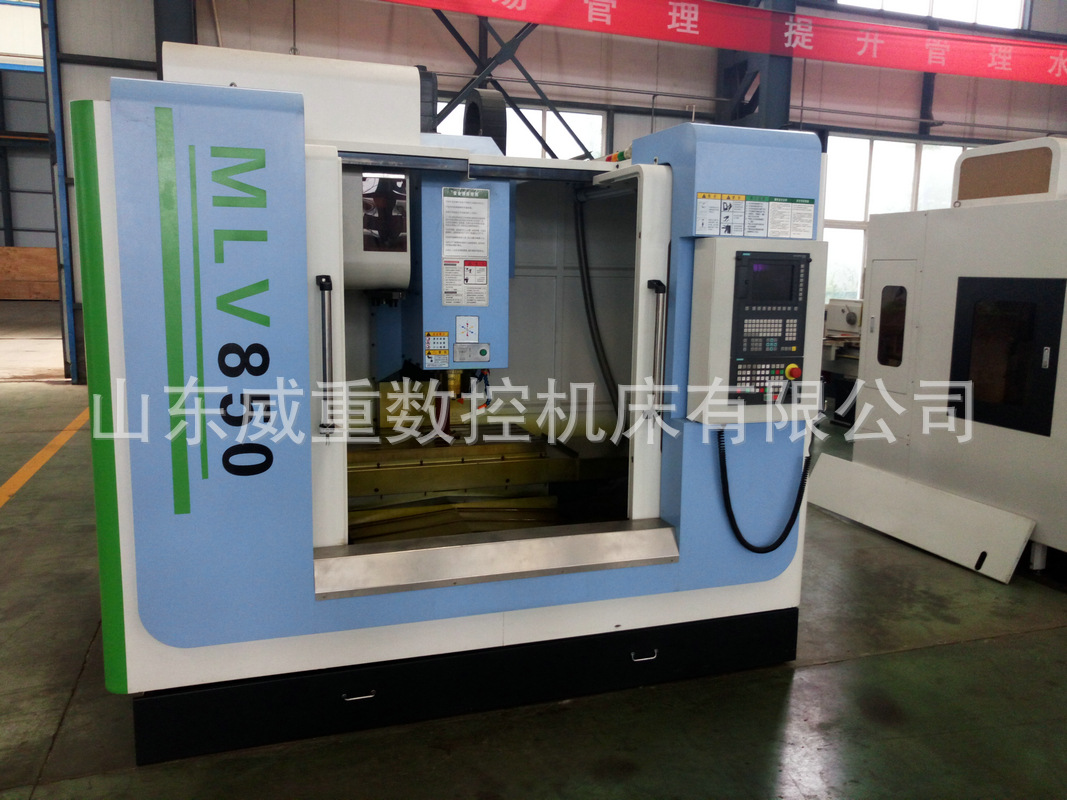

VMC系列立式加工中心采用立式框架布局,立柱固定在床身上,主轴箱沿立柱上下移动(Z向)、滑座沿床身纵向移动(Y向)、工作台沿滑座横向移动(X向)的结构。
床身、工作台、滑座、立柱、主轴箱等大件均采用铸件均采用树脂砂铸件,且经过两次时效处理消除应力,稳定性好,强度高,确保机床长期使用精度的稳定性,为机床性能的稳定性提供了保障。这些大件均采用Soldworks和Ansys优化设计,提高大件和整机的刚度和稳定性,有效抑制了切削力导致机床的变形和振动。
技术参数 |
Specifications |
Units |
MLV850/VMC850 |
工作台尺寸 |
Table size |
mm |
1050*500 |
工作台Max载重 |
Table maximum load |
kg |
600 |
XYZ轴坐标行程 |
X/Y/Z axis travel |
mm |
800*500*550 |
主轴中心线到立柱正面导轨距离 |
Distance between spindle center and column surface |
mm |
550 |
主轴端面至工作台上平面距离 |
Distance between spindle end face and worktable surface |
mm |
105-655 |
XYZMax进给速度 |
X/Y/Z max. feed speed |
mm/min |
10000 |
XYZMax快速移动 |
X/Y/Z max.rapid traverse |
m/min |
20/20/15 |
主轴Max转速 |
Max. spindle speed |
r/min |
8000 |
主轴锥孔 |
Spindle taper |
|
BT40 |
主轴电机 |
Spindle motor |
kw |
7.5/11 |
XYZ轴伺服电机 |
X/Y/Z axis servo motor |
kw |
2.0/2.0/2.0 |
XYZ电机连接方式 |
X/Y/Z motor connection |
|
direct |
XYZ导轨形式 |
X/Y/Z guide rail form |
|
Hard rail |
工作台T型槽 |
T slot(number-width-pitch) |
|
5-18-90 |
重复定位精度 |
Repeat positioning accuracy |
mm |
±0.004 |
刀库形式 |
Tools type |
|
Armless/arm 斗笠式/圆盘式 |
刀库容量 |
Tool magazine capacity |
|
Armless:16/arm:24 |
Max刀具重量 |
Max.tool weight |
kg |
8 |
Max刀具长度 |
Max. tool length |
mm |
250/350 |
电气总容量 |
Electric capacity |
KVA |
11 |
机床尺寸(长*宽*高) |
Machine dimension |
mm |
2880x2450x2700 |
机床重量(约) |
Machine weight |
kg |
6000 |
