Z3032-10摇臂钻床 机械锁紧双速单轴摇臂钻床

产品特点


  • 产品参数

产品描述:

外观整洁大方美丽,整体布局匀称协调。

采用机械传动,机械加紧,机械变速,操作简便。

导轨采用超高频淬火。

优良的制造,可靠的结构,完全可以保证机器的精度。

适用于钻,攻螺纹,铰孔等加工范围,广泛用于大中小型企业,乡镇和个体工业加工。

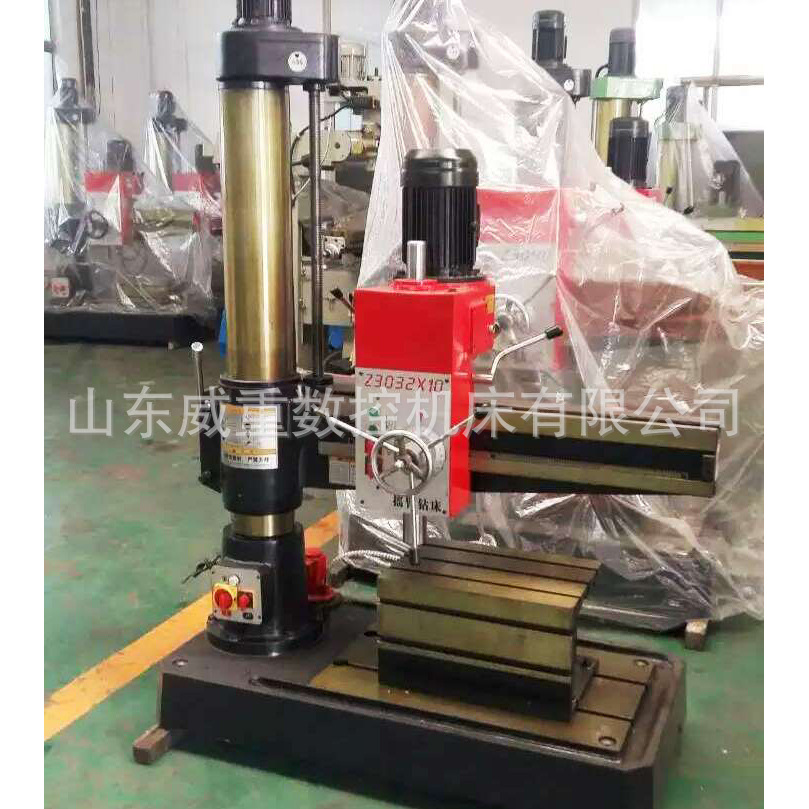

Z3032-10摇臂钻床

详细技术参数

Specifications

Units

Z3032×10

MAX钻孔直径

Max. drillingdiameter

mm

Φ32

立柱直径

Column diameter mm

mm

180

主轴中心线到立柱母线距离

Distance from spindle center line to column bus bar

mm

200-910

主轴箱导轨有效距离

The spindle box guide effective distance

mm

710

主轴端部到底座工作台的距离

Distance from spindle nose to base

mm

330-1060

摇臂升降距离

Rocker arm lift distance

mm

730

主轴行程

Spindle travel

mm

120

主轴锥度

Spindle taper



莫氏4号

主轴转速范围

Spindle speeds range

r/min

108 162 262 398 665 1000(6 step)

摇臂旋转角度

Rocker rotary angle

°

+ 180

主电机功率

Main motor power

kw

1.5/2.2双速电机

升降电机功率

Lifting motor power

kw

0.5

冷却泵电机功率

Cooling pump motor power

kw

0.04

重量

Net weight

kg

1080

包装尺寸

Overall dimensions(L×W×H)

mm

1400×660×2060
