●机械传动●机械夹紧●机械变速●自动升降
●自动进刀●主轴涡轮处油泵机械润滑
|

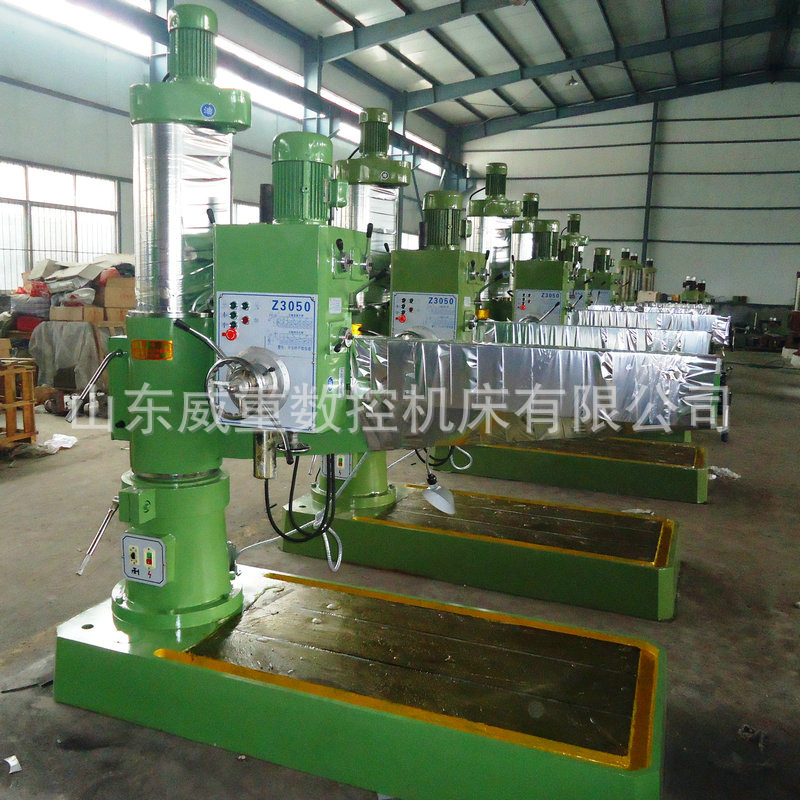

Z3050摇臂钻床规格与参数 |
单位 |
Z3050×13 |
Z3050×16 |
|
MAX钻孔直径 |
|
50 |
50 |
|
主轴中心至立柱母线距离 |
mm |
MAX1300 |
MAX1600 |
|
|
|
MIN360 |
MIN360 |
|
主轴箱水平移动距离 |
mm |
950 |
1250 |
|
主轴端面至底座工作台距离 |
mm |
MAX1050 |
MAX1050 |
|
|
|
MIN260 |
MIN260 |
|
主轴圆锥孔 |
|
莫氏5号 |
|
|
主轴行程 |
mm |
220 |
|
|
主轴转速 |
r/min |
78、135、240、350、590、1100 |
|
|
主轴转速6级 |
mmr |
0.10、0.16、0.22、0.25、0.35、0.56 |
|
|
主轴进给量3级 |
n |
1600 |
|
|
主轴允许MAX进给抗力 |
m/min |
1.3 |
|
|
摇臂回转角度 |
。 |
360 |
|
|
升降电动机功率 |
Kw |
1.5 |
|
|
主电机功率 |
Kw |
4 |
|
